LES TOURELLES D’EXTRACTION SIFAT

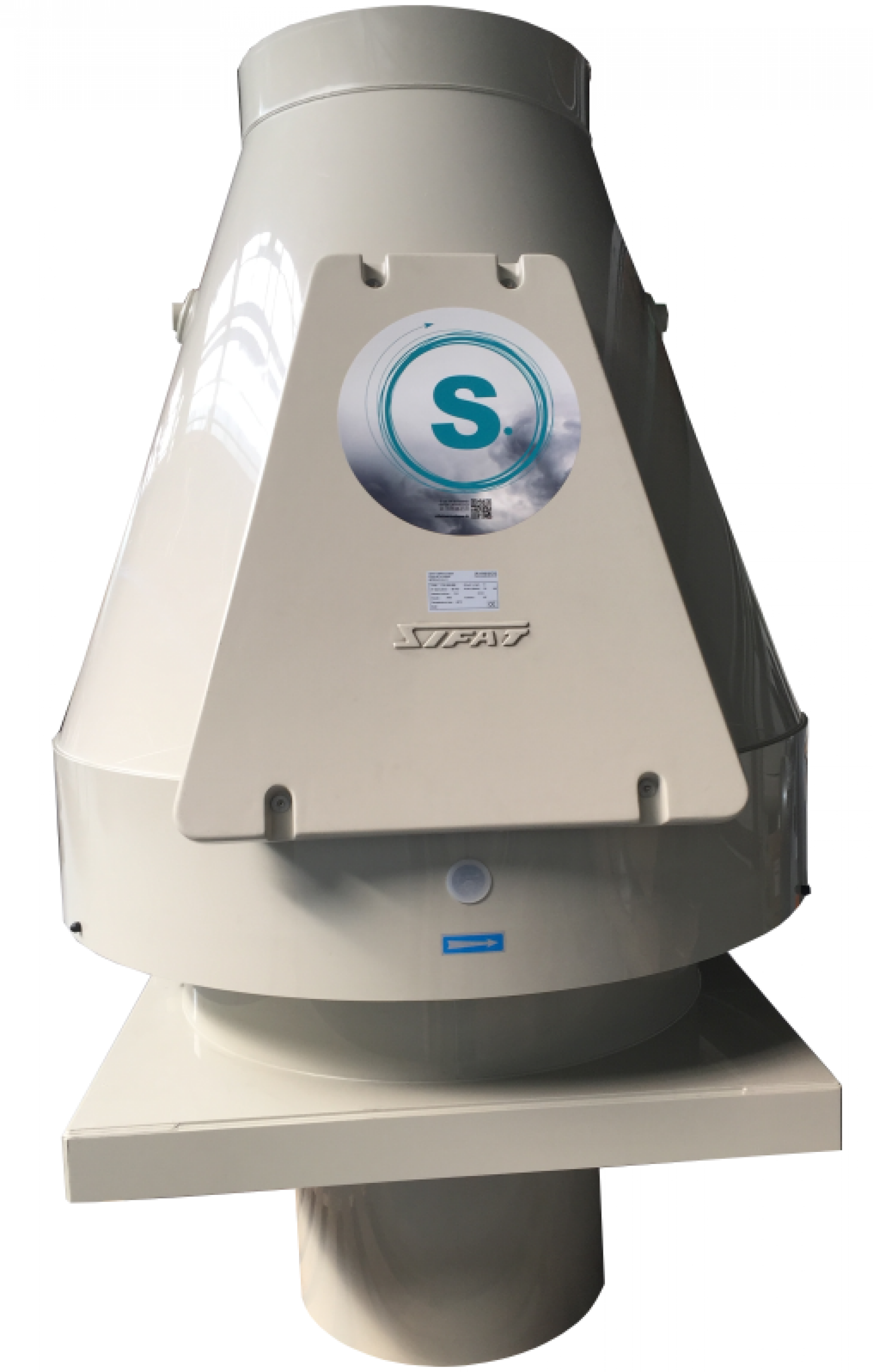

REMPLACEMENT D’UNE TOURELLE D’EXTRACTION

VTA 630-560 en PP

Aménagement 11 pour le montage de cette tourelle d’extraction – VTA – en toiture sur souche

Construction chaudronnée PP (polypropylène) dans nos ateliers SIFAT

Performances : 20 000 m3/h – 275 Pa à 900tr/mn

Hauteur : 2300mm

Poids env. : 320Kgs

Fonctionnement permanent (24h/24h)

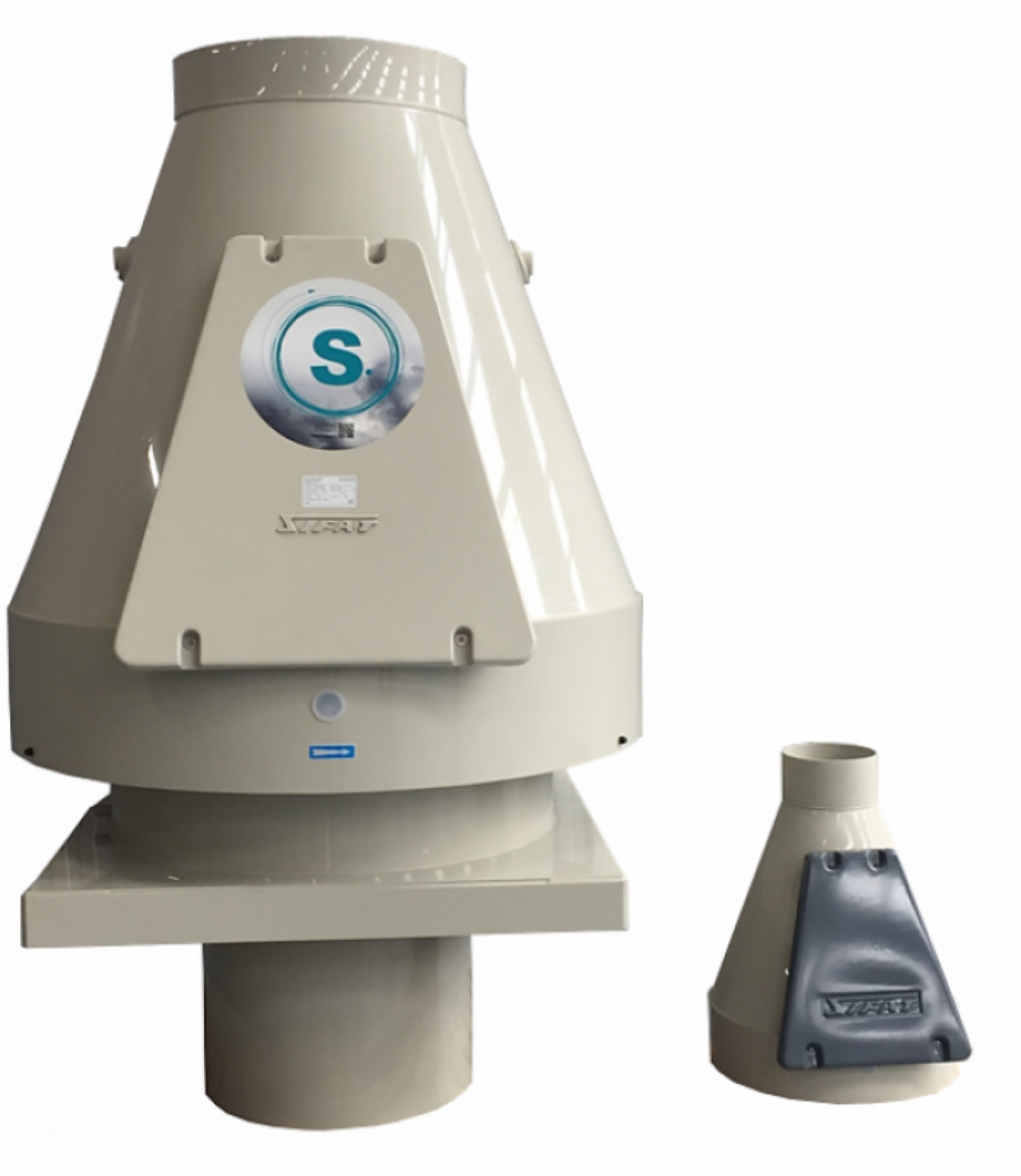

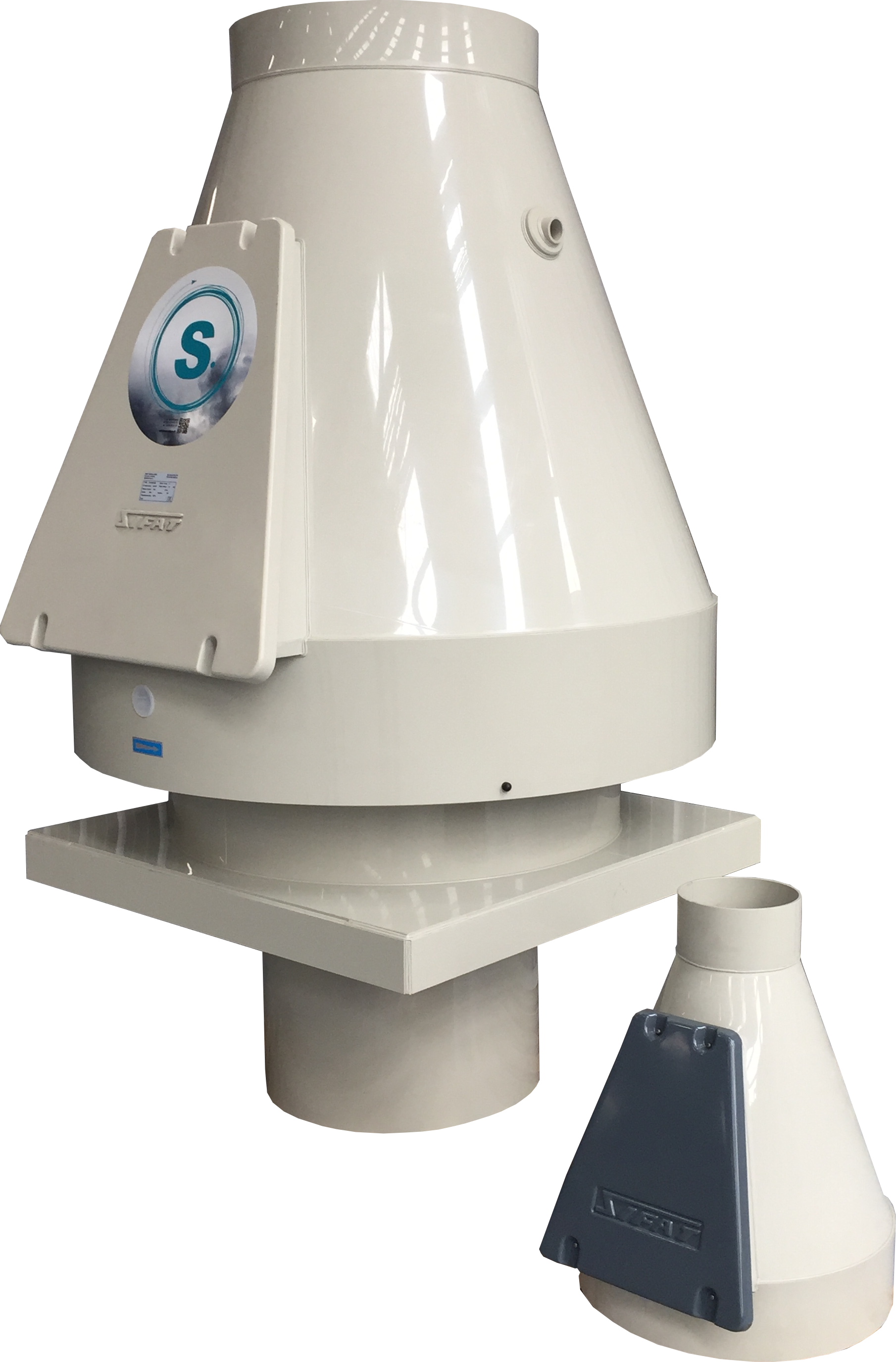

NOTRE GAMME DE TOURELLES D’EXTRACTION – VTA

Vous trouverez ci-dessous les différentes caractéristiques possibles de nos tourelles VTA :

CARACTERISTIQUES :

• Débit d’air : min. 200 m3/h à max. 30 000 m3/h
• Pression statique : min. 50 Pa à max 1 250 Pa

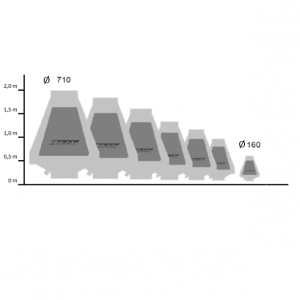

• Ø Aspiration 160, 200, 250, 315, 400, 450, 500, 560, 630, 710 mm

LA VOLUTE :

• Autoportante, chaudronnée à la main, disponible en PP, PPs, PPs-el, PVC, PE, PVDF
• 11 Positions de montage :
  • avec brides à l’aspiration et/ou refoulement
  • en souche sur toiture ou avec support métallique
  • Montage horizontal
• Purge au point bas de série

LA TURBINE :

• Injectée comprenant 20 pales inclinées vers l’avant disponible en PPs, PPs-el ou PVDF
• Le couple est transmis par l’intermédiaire d’un moyeu aluminium recouvert de plastique qui n’est donc pas en contact avec le fluide
• Une pièce spécifique d’adaptation, permet un montage facile sur l’arbre

LE SUPPORT :

• Avec ou sans support métallique revêtu polyester
• Ou sur souche pour montage en toiture

L’ENTRAINEMENT DIRECT : La turbine est montée directement sur l’arbre du moteur

LE MOTEUR : Moteur triphasé selon les recommandations IEC, forme B5

LES PERFORMANCES : Le débit max. est de  : 30’000 m3/h

LA PRESSION STATIQUE MAX. : 1’200 Pa

LE RENDEMENT MAX. : 70%

Contactez nous pour vos projets….
